T-Con Board: Televizyon Görüntü Arızaları İçin Profesyonel Çözümler

Televizyon teknolojisinin en gizemli ve en kritik bileşenlerinden biri olan T-Con Board (Timing Controller), anakarttan gelen dijital video sinyallerini, panelin (ekranın) anlayabileceği bir dile çeviren hayati bir arabirimdir. Bir televizyonu insan vücuduna benzetirsek; anakart beyin, panel ise gözlerdir. T-Con kartı ise beyinden göze giden "göz sinirleri" görevini üstlenir. Eğer bu kartta en ufak bir voltaj sapması, veri kaybı veya çip arızası olursa; televizyonunuz çalışıyor gibi görünse de (ses var, ışık var) sağlıklı bir görüntü alamazsınız. Ekranda renklerin birbirine girmesi (solarizasyon), hayalet görüntü oluşumu, negatif (film negatifi gibi) renkler veya ekranın tamamen beyaz olması; %90 oranında T-Con kartı arızasına işaret eder. Reyonex olarak, Panel Tamir Malzemeleri kategorisinin en önemli alt grubu olan T-Con kartlarında, Türkiye'nin en geniş ve en güncel stoğunu sunuyoruz. Eski nesil LCD'lerden en yeni 4K OLED panellere kadar, cihazınızı çöpe gitmekten kurtaracak o spesifik parçayı burada bulabilirsiniz.

Türkiye Pazarındaki T-Con Markaları ve Panel Üreticileri

Son kullanıcılar genellikle televizyonlarını Samsung, LG, Sony, Vestel, Philips veya Arçelik markasıyla tanır. Ancak teknik bir gerçek şudur ki; bu markaların birçoğu (özellikle panel ve T-Con konusunda) küresel panel üreticilerinin teknolojisini kullanır. Bir Vestel televizyonun içini açtığınızda LG marka bir T-Con kartı, veya bir Sony televizyonun içinde Samsung üretimi bir T-Con görebilirsiniz. Reyonex stoklarında, panel üreticilerinin orijinal kodlarına göre sınıflandırılmış binlerce T-Con kartı bulunur:

AUO (Au Optronics): Genellikle "T370...", "T420..." veya "T500..." kodlarıyla başlar. Vestel, Samsung ve Sony cihazlarda sıkça kullanılır.
Samsung Display: "BN41-XXXX" veya "S100FAPC..." gibi kodlara sahiptir. Sadece Samsung TV'lerde değil, birçok Çin menşeli markada da kullanılır.
LG Display: "6870C-XXXX" formatında kodlanır. Philips, Arçelik, Beko ve LG TV'lerin vazgeçilmezidir.
Chi Mei (CMO) / Innolux: "V315...", "V420..." kodlarıyla bilinir. Daha çok giriş ve orta segment panellerde görülür.
BOE ve Panda: Son yıllarda üretilen uygun fiyatlı TV'lerde ve monitörlerde sıkça karşımıza çıkan Çin menşeli devlerdir.

T-Con Kartı Arıza Belirtileri ve Çeşitleri

T-Con kartı arızaları, panel arızaları (COF veya cam arızası) ile çok sık karıştırılır. Doğru parçayı satın almadan önce, televizyonunuzdaki belirtileri iyi analiz etmeniz gerekir. İşte bir T-Con kartının "Ben bozuldum" deme şekilleri:

1. Solarizasyon (Yağlı Boya Efekti)

Ekrandaki görüntü vardır ancak renkler bozuktur. İnsan yüzleri yeşil veya mor görünebilir, sanki bir yağlı boya tablosuna bakıyormuşsunuz gibi detaylar kaybolmuştur. Bu durum genellikle T-Con üzerindeki Gamma Entegresinin (Örn: AS15-F) bozulmasından kaynaklanır. Kart değişimi sorunu %100 çözer.

2. Negatif Görüntü

Ekrandaki renkler, fotoğraf filmi negatifi gibi tersine döner. Siyahlar beyaz, beyazlar siyah olur. Bu da yine T-Con üzerindeki işlemcinin veya EEPROM yazılımının bozulduğuna işarettir.

3. Beyaz Ekran veya "Sütlü" Görüntü

Televizyonun sesi vardır, arka aydınlatma ışıkları yanıyordur ancak ekranda hiç görüntü yoktur, bembeyaz bir ışık vardır. Bu durum, T-Con kartındaki sigortanın attığını veya DC-DC çevirici devresinin panele voltaj (VGH, VGL) göndermediğini gösterir.

4. Ağır Çekim (Slow Motion) ve Hayalet Görüntü

Görüntü ekranda akar ancak arkasında iz bırakır. Bir önceki kare silinmeden yeni kare gelir. Bu, T-Con'un zamanlama (timing) sinyallerini yanlış ürettiği anlamına gelir.

5. Ekranın Yarısının Göstermemesi

Bazı durumlarda T-Con kartından panele giden iki adet flex kablodan biri sinyal keserse, ekranın sağ veya sol yarısı kararabilir veya çizgili gösterebilir. (Not: Bu sorun bazen panelin kendisinden de kaynaklanabilir, deneme-yanılma gerekebilir).

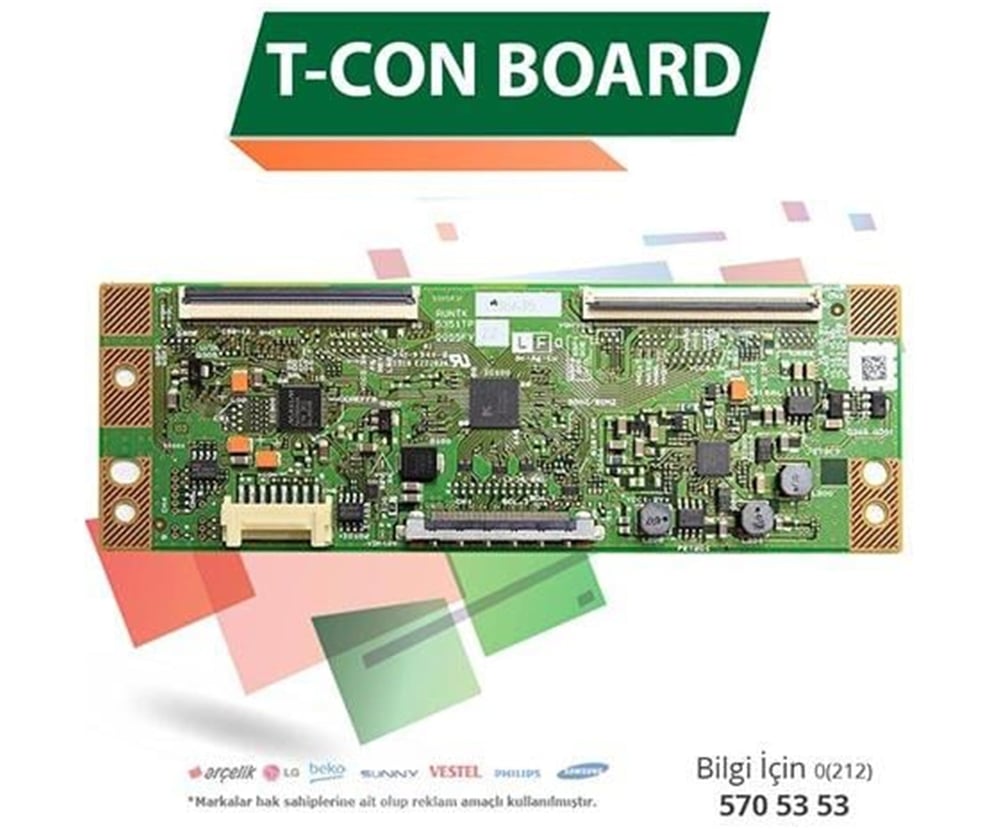

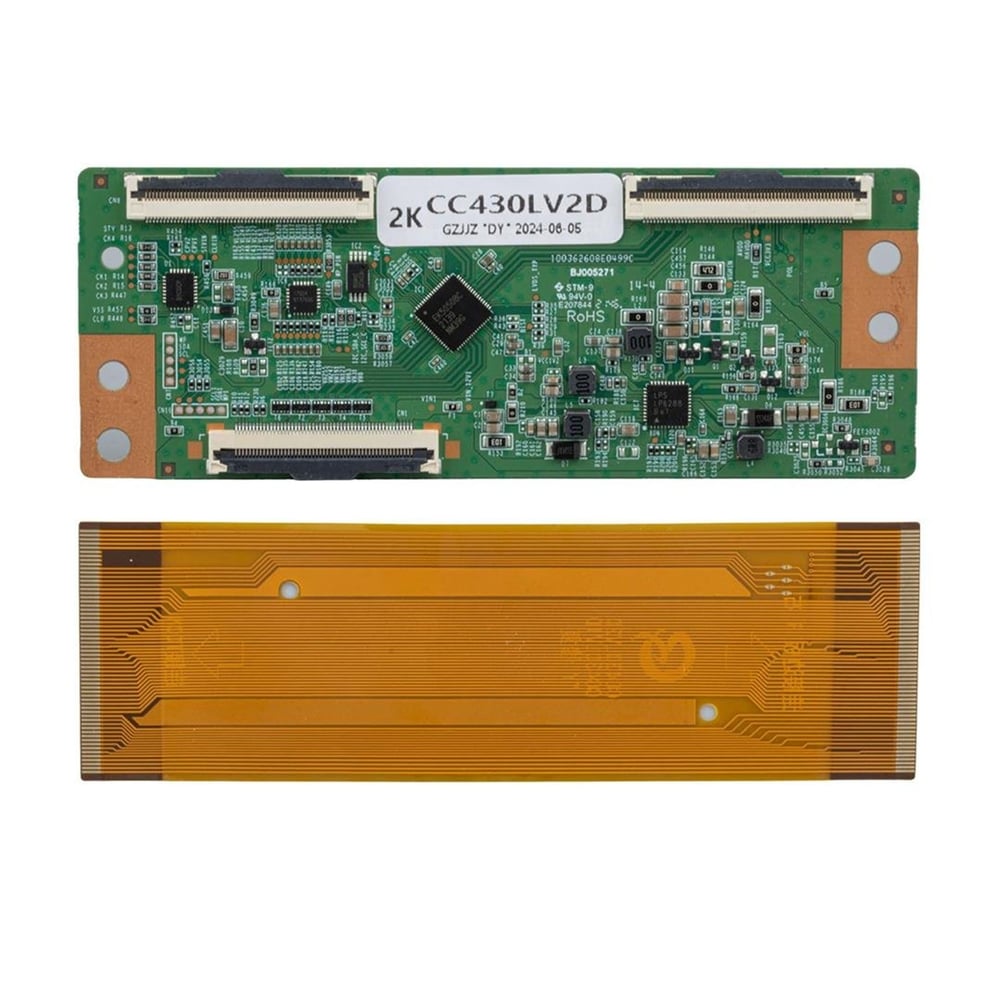

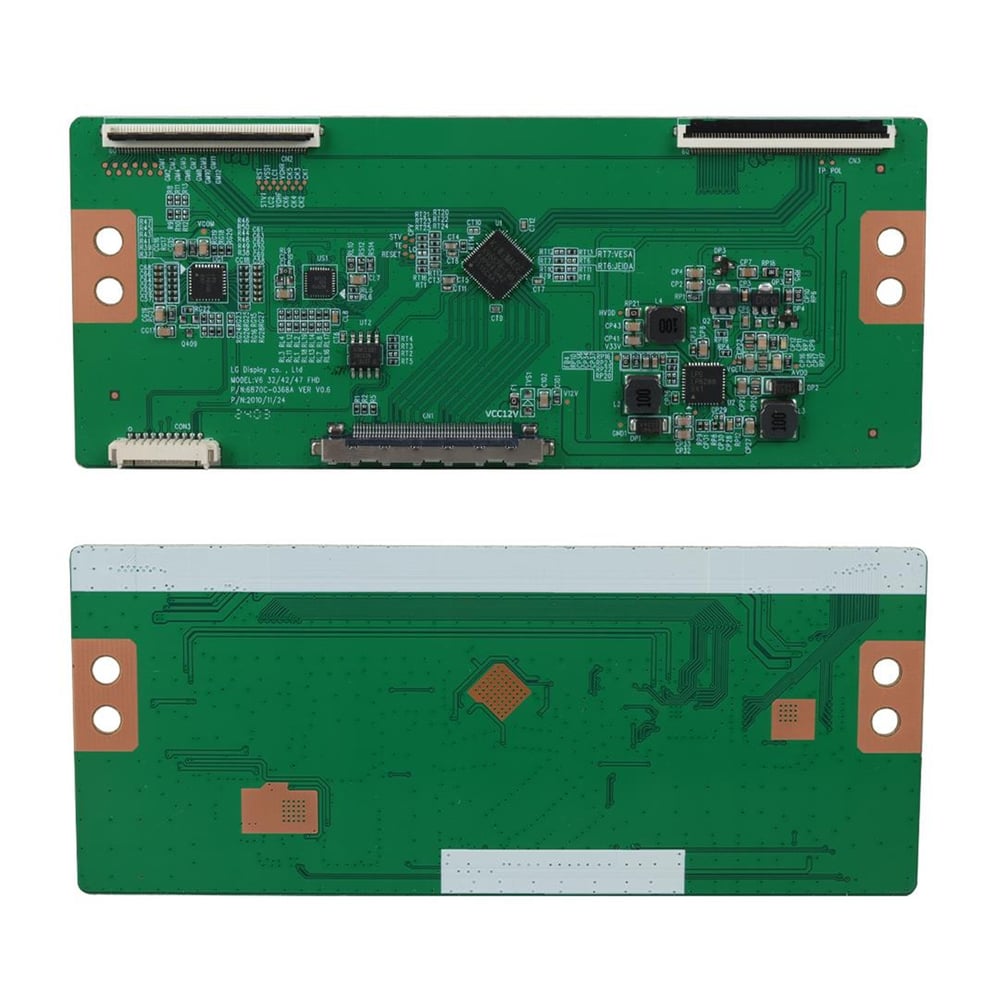

Teknik Özellikler: T-Con Kartının Anatomisi

Bir T-Con kartı, basit bir devre gibi görünse de üzerinde çok hassas mühendislik barındırır. Reyonex olarak sattığımız kartların teknik detaylarında şunlar bulunur:

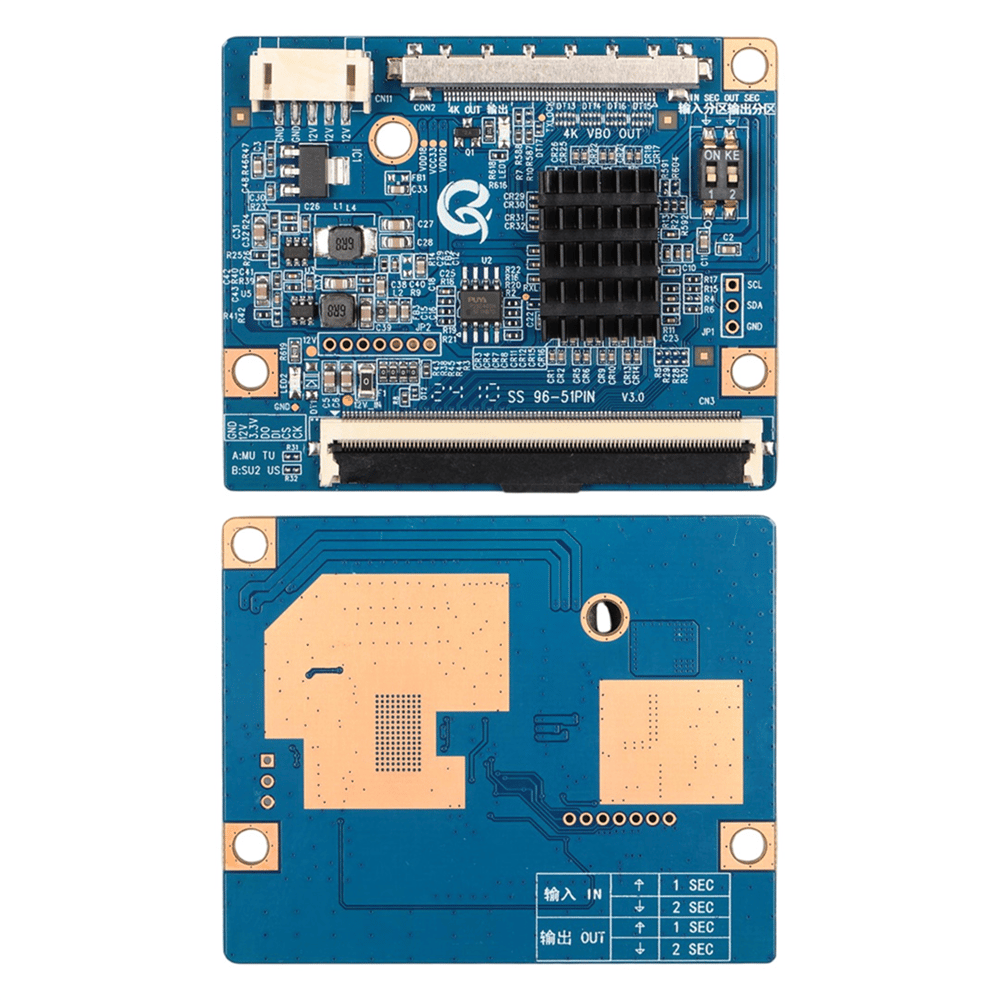

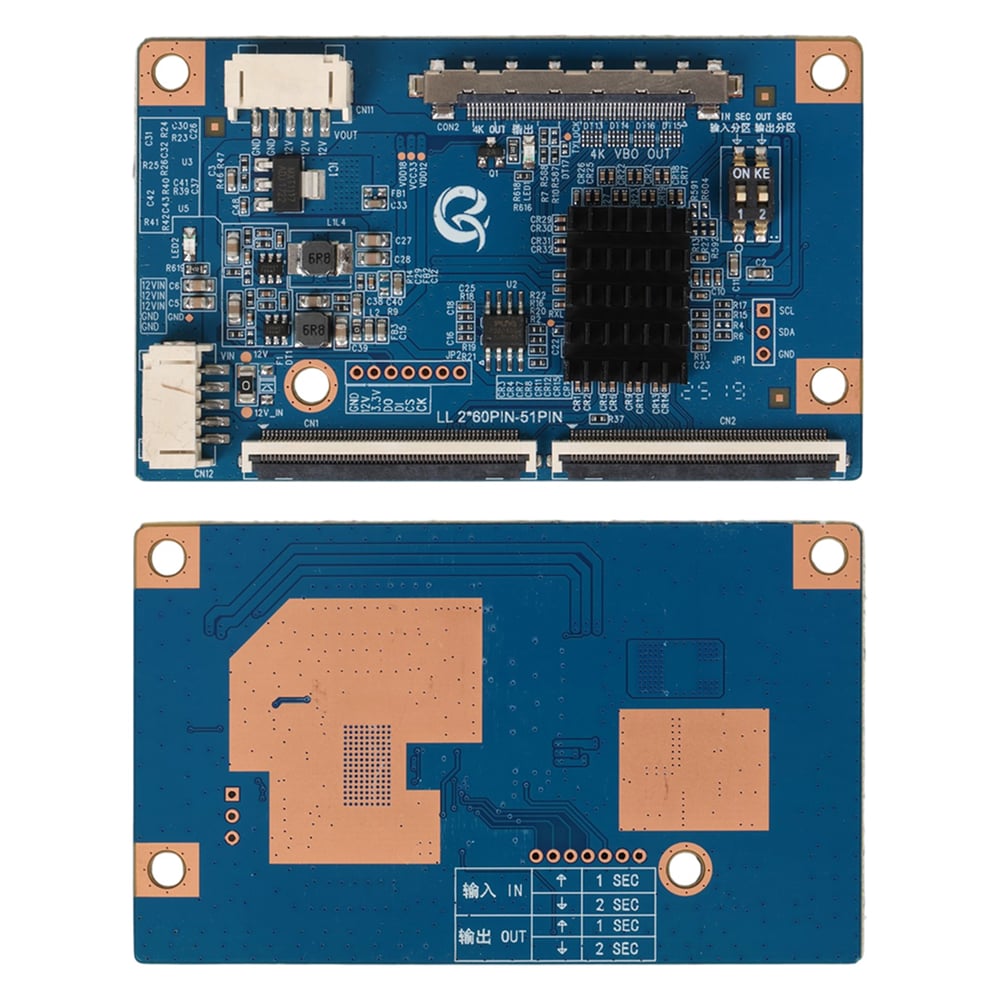

LVDS Girişi: Anakarttan gelen "Low Voltage Differential Signaling" verisini alır. Bu veri genellikle 30 pin, 51 pin veya yeni nesil 4K TV'lerde 96 pinli yassı kablolarla taşınır.
DC-DC Çevirici Devresi: Anakarttan gelen standart 12V voltajı; panelin piksellerini sürmek için gereken VGH (25V-30V), VGL (-5V / -10V), VDD (3.3V) ve VCOM gibi kritik voltajlara dönüştürür. T-Con kartı ısınıyorsa, bu devredeki bobinler veya MOSFET'ler çalışıyor demektir.
Gamma Düzeltme: Gözümüzün parlaklık algısına uygun olarak renk tonlarını ayarlar. T-Con üzerindeki programlanabilir Gamma çipleri, panelin renk doğruluğunu belirler.
Frame Rate Control (FRC): 50Hz gelen yayını 100Hz veya 200Hz gibi yüksek tazeleme hızlarına çıkararak akıcı görüntü sağlayan işlemciler bazı üst model T-Con kartlarında bulunur.

Satın Alma Rehberi: Doğru T-Con Kartını Bulmanın Altın Kuralı

T-Con kartı siparişi verirken yapılan en büyük hata, televizyonun model numarasına (Örn: Samsung UE40ES6140) göre parça aramaktır. BU YANLIŞTIR! Üreticiler, aynı model televizyonun içinde, üretim tarihine bağlı olarak 3-4 farklı marka panel kullanmış olabilirler. Doğru kartı bulmak için şu adımları izlemelisiniz:

Televizyonun Arkasını Açın: T-Con kartı genellikle panelin üst-orta kısmında, metal bir koruyucu kapağın altında gizlidir. Bu kapağı sökün.
Parça Kodunu (Part Number) Bulun: Kartın üzerindeki en belirgin, genellikle barkodlu etikette veya kartın üzerine beyaz boya ile basılmış olan kodu arayın.
- Samsung/Sony için: BN41-XXXX veya LJ94-XXXX
- LG/Philips için: 6870C-XXXX
- AUO Paneller için: T370HW02... vb.
Görsel Karşılaştırma: Reyonex ürün sayfasındaki yüksek çözünürlüklü fotoğraflar ile elinizdeki kartı karşılaştırın. Soket girişlerinin yeri, vida delikleri ve üzerindeki bobinlerin konumu %100 uyuşmalıdır.
Versiyon Kontrolü: Bazen kod aynı olsa bile "Rev 1.0", "Rev 1.2" gibi versiyon farkları olabilir. Bu farklar, görüntünün ters çıkmasına veya renklerin bozuk olmasına neden olabilir. Mümkünse aynı versiyonu tercih edin.

Kullanım Alanları ve Montaj Tavsiyeleri

Ev Kullanıcıları İçin (Kendin Yap): T-Con kartı değişimi, anakart değişimine göre biraz daha hassasiyet gerektirir. Kartın panele giden yassı "Ribbon" (Flex) kabloları çok hassastır. Kilit mekanizmalarını (tırnakları) nazikçe açıp kapatmalısınız. Kabloyu yuvaya tam oturtmadan kilitlerseniz kısa devre yaptırabilir ve paneli yakabilirsiniz. Ayrıca statik elektrikten korunmak için karta dokunmadan önce bir metal yüzeye dokunarak vücudunuzdaki elektriği boşaltın.

Teknik Servisler İçin: Atölyenizde sıkça karşılaştığınız AS15-F entegre arızaları için vakit kaybetmek yerine, Reyonex'ten alacağınız uygun fiyatlı ve test edilmiş T-Con kartları ile onarım sürenizi 15 dakikaya düşürebilirsiniz. Müşterinize hızlı çözüm sunmak, servis kalitenizi artırır.

Toptan Satış ve Kurumsal Tedarik (B2B Çözümleri)

Reyonex, Türkiye'nin dört bir yanındaki elektronik tamircilerine, yetkili servislere ve yedek parça satıcılarına ana tedarikçilik yapmaktadır. T-Con Board kategorisinde, piyasada bulunması zor olan (End of Life) kartlardan, en yeni seri üretim kartlara kadar geniş bir B2B ağına sahibiz.

İşletmeniz için Reyonex güvencesiyle toptan tedarik yaparak maliyetlerinizi minimize edebilirsiniz. Servisinizin en çok ihtiyaç duyduğu "LG 32 inç T-Con", "Samsung 40 inç T-Con" gibi çok sirkülasyonlu ürünleri stoklu alarak özel iskontolardan faydalanabilirsiniz. Sattığımız tüm kartlar (sıfır veya çıkma/refurbished ayrımı belirtilerek) uzman teknisyenlerimiz tarafından test cihazlarında görüntü testine tabi tutulur. Kurumsal fatura, aynı gün kargo ve iade süreçlerindeki şeffaflığımızla iş ortağınız oluyoruz. Ayrıca toplu alımlarda, arızalı kartlarınızı onarım veya takas (exchange) yöntemiyle değerlendirme projeleri için satış ekibimizle görüşebilirsiniz.

Fiyatları Etkileyen Faktörler

T-Con kartı fiyatları neden değişkendir?

Bulunabilirlik (Nadir Parçalar): Üretimi 10 yıl önce bitmiş bir Plazma TV veya eski bir LCD TV'nin T-Con kartı, piyasada "altın değerinde" olabilir çünkü artık üretilmemektedir.
Teknoloji (4K vs FHD): 4K (UHD) televizyonların T-Con kartları, daha yüksek veri işleme kapasitesine ve daha karmaşık çiplere sahip olduğu için, standart HD Ready veya Full HD kartlara göre daha pahalıdır.
Durum (Sıfır vs Çıkma): Piyasada satılan T-Con kartlarının büyük bir kısmı "Panelden Sökme" yani orijinal çıkmadır. Sıfır kutulu ürün bulmak zordur. Temiz, tamirsiz ve test edilmiş çıkma kartlar, tamir görmüş kartlara göre daha değerlidir.

Sıkça Sorulan Sorular (S.S.S)

1. Ses var görüntü yok, sorun kesin T-Con mudur?

Kesin değildir. Bu sorun %80 ihtimalle LED (Arka aydınlatma) arızasıdır. Ancak %20 ihtimalle T-Con arızası da olabilir. Ekrana fener tuttuğunuzda arkada silik görüntü görüyorsanız T-Con sağlamdır, LED'ler bozuktur. Hiçbir şey görmüyorsanız T-Con veya Panel arızalı olabilir.

2. T-Con kartı tamir edilir mi?

Evet. Özellikle Gamma entegresi (AS15 vb.) veya DC-DC entegresi arızaları, profesyonel ekipmanla (Sıcak hava istasyonu) değiştirilebilir. Ancak kart üzerinde işlemci arızası varsa veya kart yanmışsa yenisini almak gerekir.

3. Kartı taktım görüntü ters (baş aşağı) geldi, ne yapmalıyım?

Bu bir arıza değildir. Aldığınız kartın versiyonu ile sizin panelinizin versiyonu farklıdır. Servis menüsüne (Service Menu) girerek "Mirror / Flip" ayarını değiştirmeniz gerekebilir. Bu işlem teknik bilgi gerektirir.

4. Universal T-Con kartı var mı?

Genellikle hayır. T-Con kartları panele özel üretilir. Ancak bazı Çin menşeli modifiye kartlar, jumper ayarları ile farklı panellere uydurulabilir ama bu ileri seviye bir işlemdir.

5. T-Con kartı ısınıyor, normal mi?

T-Con kartı üzerindeki işlemci ve güç entegreleri çalışırken el yakmayacak seviyede ısınabilir, bu normaldir. Ancak dokunulamayacak kadar aşırı ısınıyorsa veya koku geliyorsa arızalıdır veya panelde kısa devre vardır.

6. Ekranda dikey çizgiler var, T-Con çözer mi?

Eğer çizgiler hareketli ise veya renk değiştiriyorsa T-Con sorunu olabilir. Ancak sabit, ince, kıl gibi çizgiler genellikle "COF Arızası" veya panel camının çatlamasıdır. Bu durumda T-Con değişimi işe yaramaz.
