Elektroniğin Yapı Taşı: Transistör Çeşitleri ve Fiyatları (MOSFET, BJT, IGBT)

Bilgisayarınızın işlemcisindeki milyarlarca mikroskobik anahtardan, devasa bir sanayi motorunu süren güç modüllerine kadar modern teknolojinin kalbinde tek bir bileşen yatar: Transistör. Elektrik sinyallerini yükseltmek (Amplifikatör) veya açıp-kapatmak (Anahtarlama) için kullanılan bu yarı iletkenler, elektronik devrelerin "Musluğu" gibidir. Siz küçük bir sinyalle (Musluk vanası) kontrol edersiniz, o ise büyük bir akımın (Su) geçişine izin verir veya keser.

Piyasada BC serisi genel amaçlı transistörlerden, yüksek akım taşıyan IRF serisi MOSFET'lere, Darlington çiftlerinden IGBT modüllerine kadar binlerce çeşit bulunur. Doğru transistörü seçmek; sadece voltaj ve akım değerini bilmekle değil, NPN/PNP yapısını, hFE (Kazanç) değerini ve anahtarlama hızını anlamakla mümkündür. Yanlış seçim, transistörün aşırı ısınıp patlamasına neden olabilir. Bu kapsamlı rehberde; BJT ve MOSFET farkını, TO-92 ile TO-220 kılıf ayrımını ve üreticiler/tamirciler için toptan transistör tedarik zincirimizi en ince detayına kadar inceliyoruz. Sinyali yükseltin, gücü yönetin.

Transistör Aileleri ve Kullanım Alanları

Transistörler çalışma prensiplerine göre ana gruplara ayrılır. Projenizde sinyal mi işleyeceksiniz yoksa güç mü kontrol edeceksiniz?

1. BJT (Bipolar Junction Transistor)

Akım ile kontrol edilen, en temel transistör tipidir. Genel Amaçlı (Küçük Sinyal): BC547, BC557, 2N2222 gibi modeller. Sensör okuma, basit LED yakma ve sinyal yükseltme işlerinde kullanılır. (TO-92 Kılıf). Güç Transistörleri: BD139, TIP31, TIP41 gibi modeller. Küçük motorları veya röleleri sürmek için kullanılır. (TO-220 Kılıf).

2. MOSFET (Metal Oxide Semiconductor Field Effect Transistor)

Voltaj ile kontrol edilen, yüksek hızlı ve yüksek güçlü anahtarlama elemanıdır. Özelliği: BJT'lere göre çok daha yüksek akımları (50A, 100A), çok daha az ısınarak kontrol ederler. PWM ile motor hız kontrolü ve SMPS güç kaynaklarında mutlaka MOSFET (Örn: IRFZ44N, IRF3205) kullanılır.

3. Darlington Transistörler

İçinde birbirine bağlı iki transistör bulunur. Çok düşük bir sinyalle çok yüksek kazanç (hFE) elde etmek için kullanılır. (Örn: TIP120, TIP122).

4. IGBT (Insulated Gate Bipolar Transistor)

MOSFET'in hızını BJT'nin yüksek voltaj dayanımıyla birleştiren hibrit elemanlardır. Kaynak makinelerinde, elektrikli araç sürücülerinde ve indüksiyon ocaklarında kullanılır.

Teknik Derinlik: NPN ve PNP Farkı Nedir?

BJT transistör alırken en kritik ayrım budur. Yanlış alırsanız devre çalışmaz:

NPN Transistör (Örn: BC547): En yaygın kullanılan tiptir. "Base" ucuna Pozitif (+) voltaj verdiğinizde çalışır (İletime geçer). Eksi hattı anahtarlamak için idealdir. (Ok işareti dışarı doğrudur).
PNP Transistör (Örn: BC557): "Base" ucuna Negatif (-) veya Toprak (GND) verdiğinizde çalışır. Artı hattı anahtarlamak için kullanılır. (Ok işareti içeri doğrudur).

Satın Alma Rehberi: Kılıf Tipleri ve Soğutma

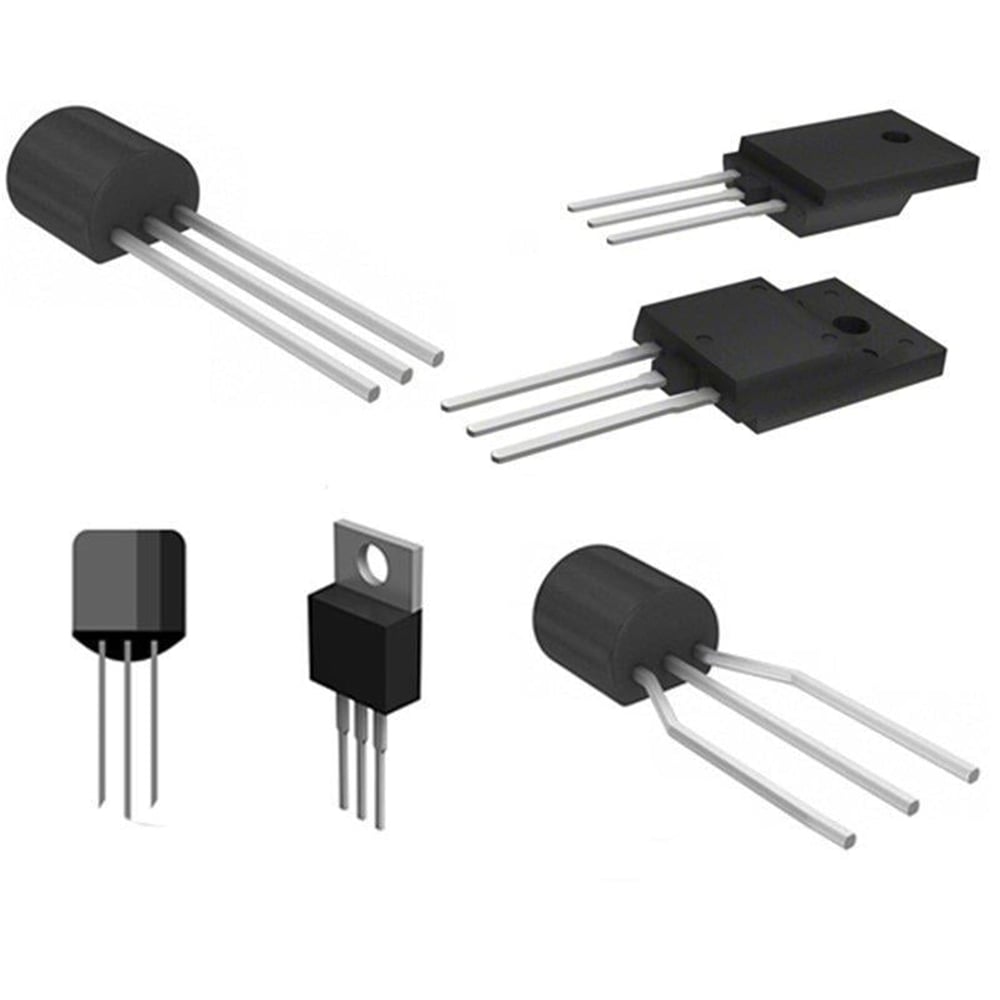

Transistörün fiziksel boyutu, taşıyabileceği gücün göstergesidir:

TO-92 (Yarım Daire Plastik): Küçük sinyal transistörleridir (BC serisi). En fazla 0.5A - 1A akım taşır. Isınmaz, soğutucu takılmaz.

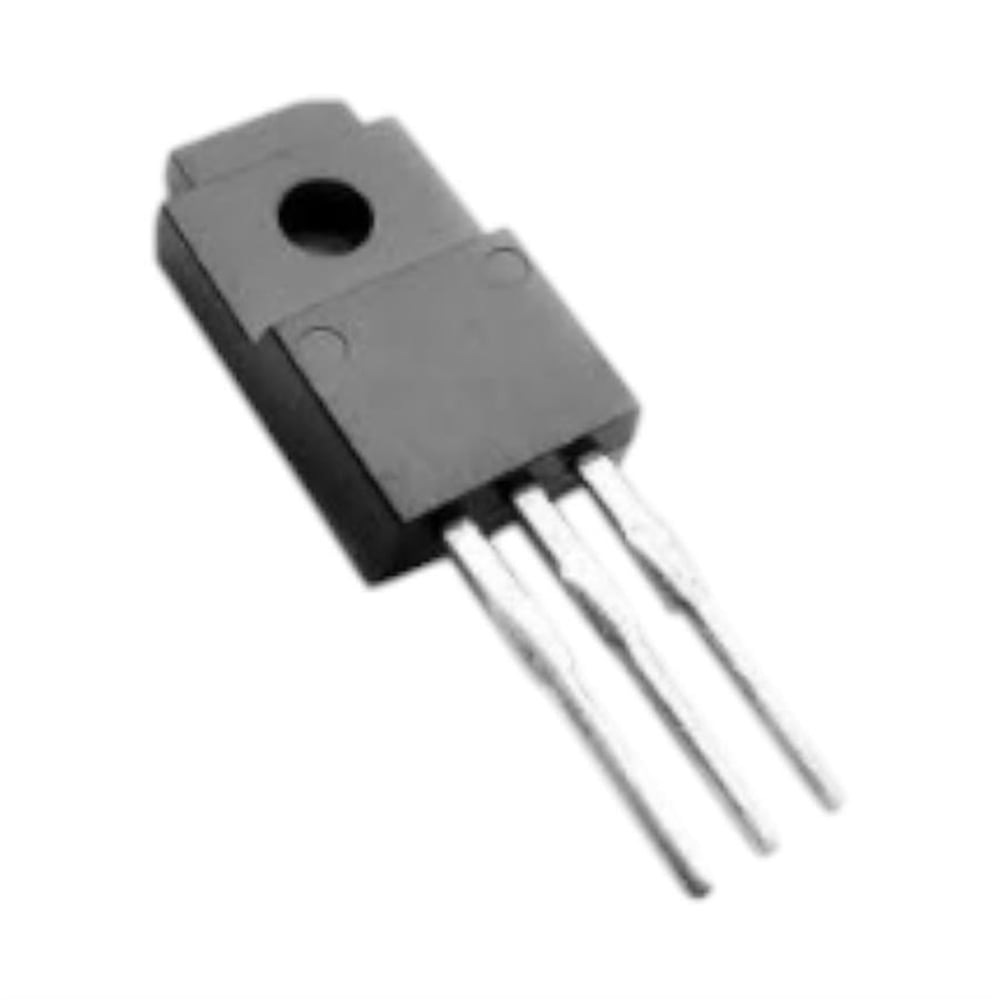

TO-220 (Metal Sırtlı): Güç transistörleridir (TIP serisi, MOSFET'ler). Arkasındaki metal kısım, alüminyum soğutucuya vidalanmak içindir. Eğer 1 Amperden fazla akım çekecekseniz mutlaka TO-220 kılıf alıp soğutucuya bağlamalısınız, yoksa yanar.
TO-3 (Metal Şapka): Eski tip, çok yüksek güçlü endüstriyel transistörlerdir (2N3055 vb.).

Toptan Transistör ve Üretici Fırsatları

Elektronik kart dizgi firmaları, amfi üreticileri ve tamir servisleri için toptan transistör tedariği, üretimin sürekliliği için şarttır.

Orijinal Parça Garantisi: Piyasada özellikle MOSFET ve Güç Transistörlerinin (2SC5200 vb.) sahtesi çoktur. Sahte transistör yük altında hemen patlar. Biz, ST, ON Semi, Infineon, Toshiba gibi devlerin orijinal ürünlerini stokluyoruz.
Eşlenik (Matched) Transistörler: Ses amfisi yapanlar için Beta (hFE) değerleri ölçülmüş ve eşleşmiş çiftler (Pair) sunuyoruz.
Şerit/Makara Stok: SMD transistörler (SOT-23 kılıf) için makara bazlı toptan satışımız mevcuttur.

Fiyatları Etkileyen Faktörler

Küçük bir parçanın fiyatı neden değişir?

Akım ve Voltaj Kapasitesi: 100mA taşıyan bir BC547 kuruşluktur, ancak 100 Amper taşıyan bir MOSFET, içindeki silikon ve bakır yoğunluğu nedeniyle daha pahalıdır.
Marka: Çin menşeli "No-name" transistörler ucuzdur ancak spekleri (Datasheet değerlerini) tam karşılamayabilir. Markalı ürünler güvenilirdir ve fiyatlıdır.
Nadirlik: Üretimi durmuş (Obsolete) eski Germanyum transistörler veya özel RF transistörleri, koleksiyon değeri taşır ve pahalıdır.

Sıkça Sorulan Sorular (SSS)

Öğrencilerin ve teknik personelin en çok sorduğu sorular:

Transistörün bacakları nasıl bulunur? BJT'lerde Emitter(E), Base(B), Collector(C); MOSFET'lerde Gate(G), Drain(D), Source(S) uçları vardır. Ezbere iş yapılmaz, mutlaka transistörün kodunu yazıp "Pinout" veya "Datasheet"ine bakmalısınız.
Transistör sağlamlık testi nasıl yapılır?
Multimetreyi Diyot kademesine alın. BJT transistör, birbirine ters bağlı iki diyot gibi davranır. Base-Emitter ve Base-Collector arası değer okumalısınız (0.6V civarı). MOSFET ölçümü ise daha karmaşıktır, tetikleme testi gerekir.
BC547 yerine BC548 olur mu?
Çoğu zaman evet. Voltaj dayanımları farklıdır (BC547: 45V, BC548: 30V). Eğer devreniz 12V ile çalışıyorsa ikisi de olur. Buna "Muadil" (Equivalent) denir.
MOSFET neden ısınıyor?
Ya soğutucu yetersizdir ya da "Gate" ucuna yeterli voltaj (Vgs) gitmiyordur. MOSFET tam açılmazsa direnç gösterir ve ısınır.
Transistör anahtar (Switch) olarak nasıl çalışır?
Base ucuna akım verdiğinizde Collector-Emitter arası kısa devre (Kapalı anahtar) gibi davranır. Akımı kestiğinizde açık devre olur.

Projelerinize güç katmak, motorları sürmek ve sesleri yükseltmek için kategorimizdeki binlerce çeşit Transistör modelini hemen inceleyin. İster hobi projeniz için tekli, ister seri üretiminiz için toptan fiyatlarla en kaliteli yarı iletkenleri tedarik edin. Kontrol sizde.
