Güç Elektroniğinin Kontrol Elemanları: Tristör, Triyak, Diyak ve Termistör Çeşitleri

Elektronik devrelerde sadece "Aç/Kapa" yapmak yetmez; bazen elektriğin gücünü kısmak (Dimmer), bazen motorun hızını ayarlamak, bazen de ortam sıcaklığına göre sistemi kapatmak gerekir. İşte bu karmaşık güç kontrol işlemlerini sağlayan yarı iletken devre elemanları grubu Tristör, Triyak, Diyak ve Termistör'lerden oluşur. Bir röle gibi mekanik değil, tamamen elektronik olarak (hareketli parça olmadan) çalışan bu bileşenler, modern elektroniğin "Kas ve Sinir Sistemi" gibidir.

Işıkları kısıp açtığınız dimmer anahtarının içinde bir Triyak ve onu tetikleyen bir Diyak çalışır. Klimanız odanın soğuduğunu Termistör (NTC) sayesinde anlar. Fabrikadaki dev motorları ise devasa Tristörler kontrol eder. Bu kapsamlı rehberde; birbirine çok benzeyen ama görevleri tamamen farklı olan bu dört elemanı, BT136 ve DB3 gibi efsaneleşmiş modelleri, NTC/PTC farkını ve üretim/tamir sektörü için toptan güç elektroniği malzemeleri tedarik fırsatlarını en ince detayına kadar inceliyoruz. Gücü kontrol altına alın.

Devre Elemanlarını Tanıyalım: Hangisi Ne İşe Yarar?

Bu kategorideki ürünler, isim benzerliği nedeniyle sıkça karıştırılır. Doğru parçayı seçmek için görevlerini netleştirelim:

1. Triyak (Triac) - Çift Yönlü AC Anahtar

Alternatif Akımı (AC) her iki yönde de iletebilen elektronik anahtardır. Görevi: AC motor hız kontrolü, ışık kısıcı (Dimmer) devreleri ve ısıtıcı kontrolü. En popüler örnekleri BT136, BTA16, BTA41 serisidir. Gate ucuna sinyal gelince elektriği geçirir.

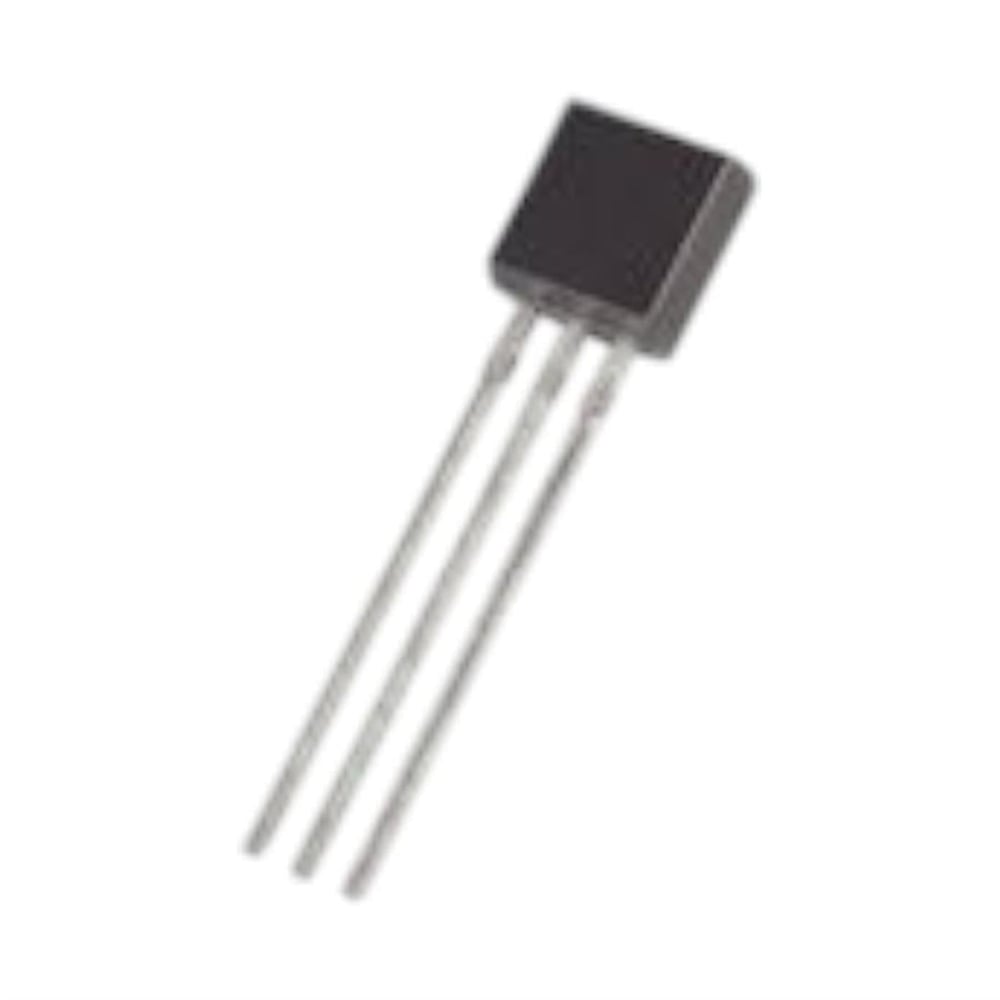

2. Tristör (SCR) - Tek Yönlü Güç Anahtarı

Diyot gibi sadece tek yönde akım geçirir ancak bir tetikleme (Gate) ucu vardır. Görevi: Genellikle DC motor sürücülerde, yüksek güçlü doğrultucularda ve AC'nin sadece yarım dalgasını kullanmak gereken yerlerde kullanılır. Bir kez tetiklendiğinde, akım kesilene kadar iletimde kalır (Mühürleme özelliği).

3. Diyak (Diac) - Tetikleyici

Genellikle mavi renkli, diyota benzeyen minik bir parçadır (Örn: DB3). Görevi: Tek başına bir iş yapmaz, genellikle Triyak'ın "Gate" ucunu ateşlemek için kullanılır. Voltaj belirli bir seviyeye (Örn: 30V) gelmeden akım geçirmez, bu seviyeyi aşınca aniden iletime geçerek Triyak'ı kusursuzca tetikler.

4. Termistör (NTC ve PTC) - Isı Sensörleri

Sıcaklıkla direnci değişen elemanlardır. İkiye ayrılır: NTC (Negative Temperature Coefficient): Isındıkça direnci DÜŞER. Sıcaklık ölçümü (Termometre, Klima sensörü) için kullanılır. PTC (Positive Temperature Coefficient): Isındıkça direnci ARTAR. Aşırı akım koruması (Sigorta niyetine) veya ısıtıcı eleman olarak kullanılır.

Teknik Derinlik: NTC ve PTC Arasındaki Kritik Fark

Bir tamir yaparken veya proje tasarlarken NTC yerine PTC takarsanız sisteminiz çalışmaz:

• NTC Kullanımı: "Inrush Current Limiter" olarak güç kaynaklarının girişinde kullanılır. Cihaz ilk açıldığında NTC soğuktur ve direnci yüksektir, ani akım darbesini engeller. Isınınca direnci sıfıra yaklaşır ve akıma yol verir. Ayrıca kombi ve klimalarda sıcaklık sensörüdür.
• PTC Kullanımı: Buzdolabı motorlarının kalkış rölesinde veya devre korumasında kullanılır. Akım aşırı artarsa PTC ısınır, direnci yükselir ve akımı keser (Resettable Fuse). Soğuyunca tekrar çalışır.

Satın Alma Rehberi: Seçim Kriterleri

Bu parçaları satın alırken kılıf tiplerine ve değerlerine dikkat etmelisiniz:

• Voltaj ve Akım (Triyak/Tristör): Üzerinden geçecek yükü hesaplayın. 1000W'lık bir ısıtıcı yaklaşık 4-5 Amper çeker. Buna uygun olarak en az 8A veya 12A (Örn: BT137 veya BTA12) Triyak seçmelisiniz. Sınırda seçilen eleman ısınır ve yanar.
• Kılıf Tipi (TO-92 vs TO-220): Az akım çekecekse küçük (TO-92), soğutucuya bağlanacak kadar çok akım çekecekse metal sırtlı (TO-220) kılıf seçilmelidir.
• Direnç Değeri (Termistör): NTC ve PTC'ler "25°C'deki direnç değerleri" ile satılır (Örn: 10K NTC, 100K NTC). Sensör değişiminde eski parçanın oda sıcaklığındaki değeriyle aynısını almalısınız.

Toptan Yarı İletken ve Üretici Fırsatları

Dimmer üreticileri, beyaz eşya servisleri ve elektronik kart tamircileri için toptan tristör, triyak ve termistör tedariği, kalitenin sürekliliği için şarttır.

• Orijinal Ürün Garantisi: Güç elektroniğinde "Patates Baskı" (Sahte) malzeme, yangın riski demektir. ST, NXP, WeEn gibi orijinal üreticilerin test edilmiş ürünlerini stokluyoruz.
• Adetli Stok: DB3 diyaklardan BTA41 triyaklara kadar üretim bandınızı besleyecek miktarda stoğumuz mevcuttur.
• Set Halinde Alım: Laboratuvarlar için farklı değerlerde NTC veya Transistör setleri ile AR-GE süreçlerinizi hızlandırıyoruz.

Fiyatları Etkileyen Faktörler

Fiyatlar neye göre değişir?

1. Akım Kapasitesi: 4 Amperlik bir BT136 ucuzdur ancak 40 Amperlik bir BTA41, içindeki silikon ve bakır yoğunluğu nedeniyle daha pahalıdır.
2. İzoleli Kılıf: BTA serisi triyaklar (A harfi = Insulated) elektriksel olarak izolelidir, soğutucuya elektrik kaçırmaz. BTB serisi izolesizdir. İzoleli modeller daha güvenli ve biraz daha değerlidir.
3. Hassasiyet (NTC): %1 toleranslı hassas NTC'ler, %5 toleranslı standart modellere göre fiyat farkına sahiptir.

Sıkça Sorulan Sorular (SSS)

Kullanıcıların ve öğrencilerin en çok sorduğu sorular:

• Triyak DC akımda çalışır mı? Hayır. Triyak AC (Alternatif Akım) için tasarlanmıştır. DC'de tetiklenir ama akım kesilmez (kapanmaz). DC için MOSFET veya Transistör kullanın.
• Diyak olmadan dimmer yapılır mı?
  Yapılabilir ama kararsız çalışır. Diyak, voltajın belli bir seviyeye gelmesini bekleyip "Vurucu" bir darbe ile Triyak'ı açar. Bu sayede lamba titreme yapmaz.
• NTC bozuk mu nasıl anlarım?
  Ölçü aletini Ohm kademesine alın. NTC'yi ölçün (Örn: 10K okudunuz). Sonra çakmakla hafifçe ısıtın veya avucunuza alın. Değer hızla DÜŞÜYORSA sağlamdır. Değişmiyorsa bozuktur.
• Tristör (SCR) nerede kullanılır?
  Motosiklet konjektörlerinde, hırsız alarmlarında (tetiklenince susmasın diye) ve yüksek güçlü endüstriyel doğrultucularda kullanılır.
• BTA16 yerine BTA41 takılır mı?
  Evet takılır. Amper değeri yüksek olan (BTA41), düşük olanın (BTA16) yerini tutar ve daha az ısınır. Tersi (Düşük amper takmak) olmaz.
• Termistörün yönü var mı?
  Hayır. NTC, PTC ve Diyak gibi elemanların artı/eksi yönü yoktur. İstediğiniz yönde bağlayabilirsiniz.

Güç kontrol devrelerinizi tasarlamak, arızalı cihazları onarmak ve sensör projelerinizi hayata geçirmek için kategorimizdeki Tristör, Triyak, Diyak ve Termistör çeşitlerini hemen inceleyin. İster tekli hobi alımlarınızda, ister üretim için toptan fiyatlarla en kaliteli yarı iletkenlere ulaşın. Kontrolsüz güç, güç değildir.
